ผลการทดสอบ Seismic Test และการอ่าน Reflectogram

Low Strain Pile Integrity Test บันทึกการตอบสนองของเสาเข็มหลังแรงกระแทกระดับต่ำที่หัวเสาเข็ม แล้วนำสัญญาณสะท้อนมาประกอบการประเมินความต่อเนื่องและการเปลี่ยนแปลงของ impedance ตามแนวเสาเข็ม

ขอใบเสนอราคา เตรียมหัวเสาเข็ม

WHAT THE SIGNAL MEANS

Reflectogram คือข้อมูลการสะท้อนของคลื่น ไม่ใช่ค่า Bearing Capacity

แรงกระแทกจากค้อนสร้าง stress wave เดินทางลงตามเสาเข็ม การเปลี่ยนแปลงของหน้าตัด คุณสมบัติวัสดุ หรือปลายเสาเข็มสามารถทำให้เกิดการสะท้อนกลับ สัญญาณเหล่านี้ต้องตีความร่วมกับข้อมูลแบบ ชนิดเสาเข็ม ความยาวที่คาดหมาย และสภาพหน้างาน

Impact

เคาะหัวเสาเข็มด้วยค้อนน้ำหนักเบาเพื่อสร้างคลื่นความเค้นระดับต่ำ

Wave travel

คลื่นเดินทางตามแนวเสาเข็มด้วยความเร็วที่สัมพันธ์กับวัสดุและสภาพของเสาเข็ม

Reflection

การเปลี่ยนแปลง impedance หรือปลายเสาเข็มอาจสร้างสัญญาณสะท้อนกลับมายังเซนเซอร์

Interpretation

วิเคราะห์รูปคลื่นร่วมกับข้อมูลโครงการเพื่อประเมิน continuity และความผิดปกติที่มีนัยสำคัญ

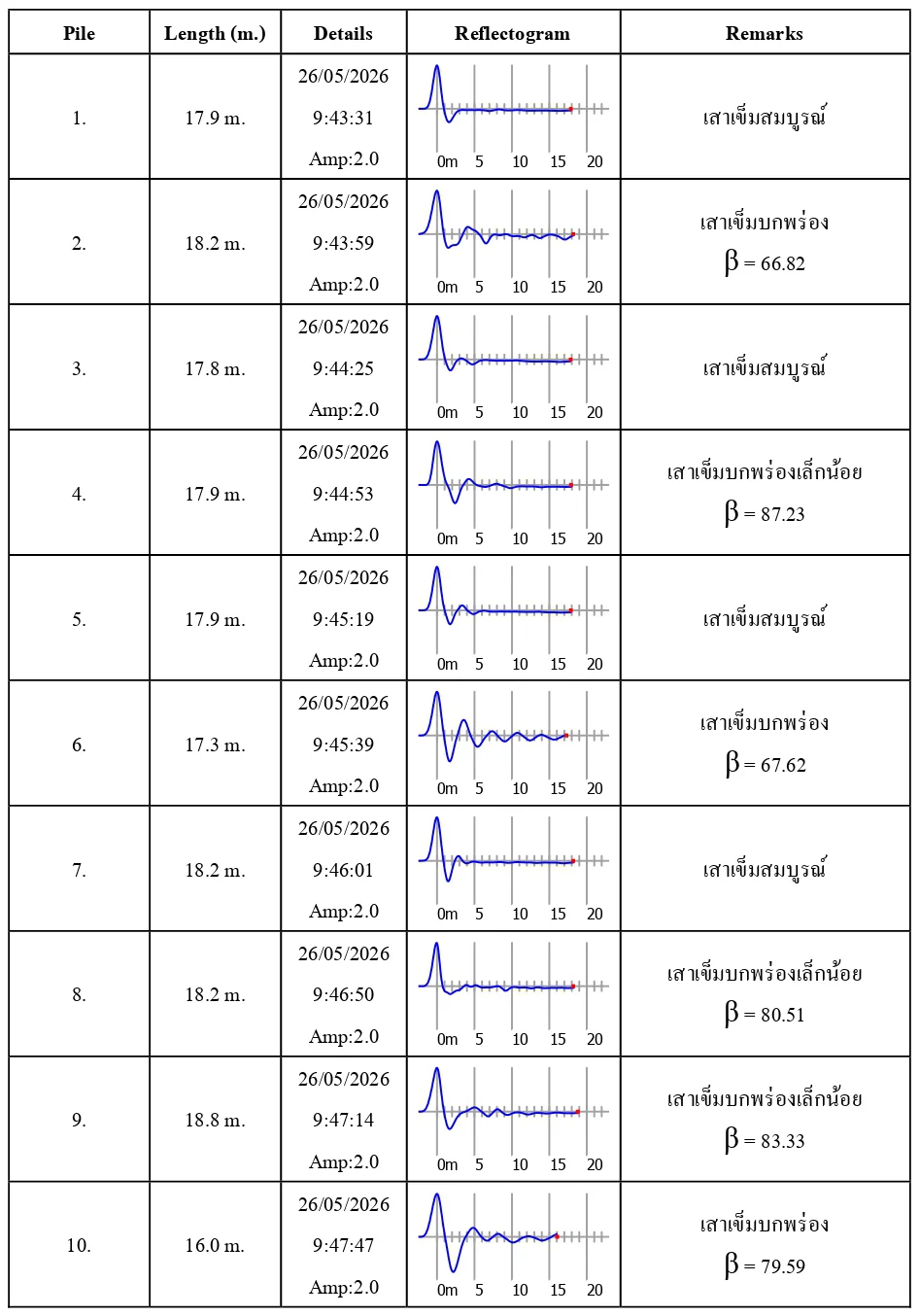

REPORT DELIVERABLES

รายงานที่ดีควรตรวจสอบย้อนกลับได้

หมายเลขเสาเข็ม/จุดทดสอบ

เชื่อมผลกับ Pile Layout หรือหมายเลขหน้างานเพื่อลดความสับสนเมื่อมีหลายต้น

∿

Reflectogram

เก็บรูปคลื่นของแต่ละจุดเพื่อใช้ตรวจสอบและเปรียบเทียบย้อนหลัง

ข้อมูลประกอบ

ระบุชนิด ขนาด ความยาวที่ทราบ และเงื่อนไขที่เกี่ยวข้องกับการตีความเท่าที่มีข้อมูล

✓

ข้อสังเกต/สรุปผล

สรุปภายในขอบเขตของ Low Strain Integrity Test โดยไม่แปลงผลเป็นกำลังรับน้ำหนักโดยตรง

⌁

เงื่อนไขสัญญาณ

หากสัญญาณไม่ชัด ควรบันทึกข้อจำกัดและพิจารณาการเก็บข้อมูลซ้ำหรือวิธีตรวจสอบเพิ่มเติม

↗

ข้อเสนอแนะขั้นถัดไป

กรณีพบ anomaly ที่ต้องการยืนยัน อาจต้องใช้ข้อมูลการก่อสร้างหรือวิธีทดสอบอื่นตามดุลยพินิจวิศวกร

METHOD LIMIT

สิ่งที่ Low Strain Test ไม่ได้ให้โดยตรง

ไม่ใช่ Static Load Testไม่ให้ค่ากำลังรับน้ำหนักเชิงสถิตของเสาเข็มโดยตรง
ไม่ใช่ High-Strain Dynamic Load Testแรงกระแทกระดับต่ำมีวัตถุประสงค์หลักด้าน integrity/continuity
ไม่ใช่ภาพตัดขวางภายในแบบ tomographyการสะท้อนบ่งชี้การเปลี่ยนแปลง impedance และต้องอาศัยการตีความ
