ตรวจสอบข้อมูลโครงการ
ชนิดเสาเข็ม ขนาด ความยาวที่ออกแบบ วิธีการก่อสร้าง จำนวนจุด และข้อมูลชั้นดินที่มี
Pile Integrity Testing
ทดสอบความสมบูรณ์ของเสาเข็มด้วย Seismic / Low Strain Integrity Test
ตรวจวัดการตอบสนองของเสาเข็มจากแรงกระแทกระดับต่ำ วิเคราะห์สัญญาณสะท้อน (Reflectogram) เพื่อช่วยประเมินความต่อเนื่อง การเปลี่ยนแปลงของหน้าตัด/อิมพีแดนซ์ และความยาวโดยประมาณภายใต้เงื่อนไขที่เหมาะสม พร้อมจัดทำรายงานผลสำหรับโครงการ
iขอบเขตสำคัญ: Low Strain Integrity Test ใช้ประเมินความสมบูรณ์และความต่อเนื่องของเสาเข็ม ไม่ใช่การทดสอบกำลังรับน้ำหนักของเสาเข็มโดยตรง
Field → Signal → Reportหลักฐานจากหน้างานเชื่อมต่อกับการวิเคราะห์ผลนต.1550ใบอนุญาตนิติบุคคลวิศวกรรม
Low Strainหลักการ Pulse Echo / Wave Reflection
Field → Reportทดสอบ วิเคราะห์ และจัดทำรายงาน
ครอบคลุมรองรับโครงการหลายประเภท
Understand the Method
Seismic Test ตรวจอะไรได้ และมีข้อจำกัดอะไร?
Low Strain Integrity Test ช่วยประเมินความต่อเนื่องและการเปลี่ยนแปลงที่มีนัยสำคัญตามแนวเสาเข็ม แต่มีข้อจำกัดที่ต้องเข้าใจเพื่อให้เจ้าของโครงการและผู้ออกแบบใช้ผลอย่างถูกบริบท
การทดสอบแบบ Low Strain ใช้แรงกระแทกขนาดเล็กบริเวณหัวเสาเข็ม แล้ววัดการตอบสนองของเสาเข็มด้วยเซนเซอร์ ข้อมูลในโดเมนเวลาและรูปแบบการสะท้อนของคลื่นถูกนำมาวิเคราะห์ร่วมกับข้อมูลความยาว รูปร่าง วิธีการก่อสร้าง และสภาพชั้นดินของโครงการ
ผลที่ได้เป็นข้อมูลประกอบการประเมินความต่อเนื่องของเสาเข็มและตำแหน่งที่อาจเกิดการเปลี่ยนแปลงของอิมพีแดนซ์ แต่การแปลผลยังต้องอาศัยบริบทและวิจารณญาณทางวิศวกรรม
ไม่ใช่ Load Test: วิธีนี้ไม่ให้ค่ากำลังรับน้ำหนักของเสาเข็ม หากวัตถุประสงค์คือการยืนยัน Bearing Capacity ต้องใช้วิธีทดสอบที่เหมาะสมกับวัตถุประสงค์นั้น
ความต่อเนื่องของเสาเข็มช่วยตรวจลักษณะการตอบสนองที่สัมพันธ์กับความไม่ต่อเนื่องหรือการเปลี่ยนแปลงของหน้าตัด
ตำแหน่งโดยประมาณใช้เวลาการเดินทางของคลื่นประกอบการประเมินตำแหน่งของการสะท้อนภายใต้สมมติฐานที่เหมาะสม
ความยาวโดยประมาณอาจประเมินได้เมื่อสัญญาณจากปลายเสาเข็มสามารถระบุได้และข้อมูลประกอบเพียงพอ
เปรียบเทียบเสาเข็มในกลุ่มการเทียบรูปแบบสัญญาณกับเสาเข็มชนิดเดียวกันในไซต์เดียวกันช่วยให้เห็นความแตกต่างที่ควรตรวจสอบ
หมายเหตุด้านมาตรฐาน: ASTM D5882-16 ถูกถอน (Withdrawn) ในปี 2025 และ ณ เวลาจัดทำต้นแบบยังไม่มี Replacement โดยตรง ดังนั้นจึงควรปฏิบัติตามข้อกำหนดของโครงการ/วิศวกรผู้รับผิดชอบที่ใช้บังคับในแต่ละงาน
How We Work
จากหัวเสาเข็มสู่ข้อมูลที่ใช้ประกอบการตัดสินใจ
Workflow ที่ชัดเจนช่วยลดความคลุมเครือ ตั้งแต่การเตรียมผิวทดสอบจนถึงการจัดทำรายงาน
เตรียมหัวเสาเข็ม
ทำความสะอาดและเตรียมผิวที่เหมาะสมสำหรับการวางเซนเซอร์และจุดกระแทก
เก็บสัญญาณ
ติดตั้งเซนเซอร์ กระตุ้นด้วยค้อน และบันทึกสัญญาณซ้ำเพื่อดูความสม่ำเสมอของข้อมูล
วิเคราะห์ Reflectogram
พิจารณาการสะท้อนของคลื่นร่วมกับ Geometry, Construction Record และข้อมูล Site
สรุปและจัดทำรายงาน
รวบรวมผลรายต้น รายการข้อสังเกต และข้อมูลที่ใช้ประกอบการตีความ
Equipment & Evidence
แสดงเครื่องมือ สัญญาณ และรายงานจริงให้ผู้ว่าจ้างเห็นภาพเดียวกัน
แทนการใช้คำโฆษณากว้าง ๆ หน้าเว็บควรแสดงหลักฐานของกระบวนการทดสอบและสิ่งที่ผู้ว่าจ้างจะได้รับจริง
Pile Echo Tester
ชุดเซนเซอร์และระบบบันทึกการตอบสนองของเสาเข็ม ใช้ร่วมกับแรงกระแทกระดับต่ำที่หัวเสาเข็ม
Reflectogram
รูปแบบคลื่นสะท้อนใช้ประกอบการประเมินการเปลี่ยนแปลงของอิมพีแดนซ์และความต่อเนื่องของเสาเข็ม
Engineering Report
สรุปข้อมูลที่ทดสอบ กราฟผล และข้อสังเกตที่เชื่อมกลับไปยังหมายเลขเสาเข็มหรือจุดทดสอบ
Report Deliverables
รายงานที่อ่านย้อนกลับไปยังจุดทดสอบได้
โครงสร้างรายงานควรช่วยให้เจ้าของโครงการ ผู้ออกแบบ และผู้ควบคุมงานตรวจสอบว่าผลใดเป็นของเสาเข็มต้นใด และใช้ข้อมูลประกอบอะไรในการตีความ
✓
ระบุหมายเลข/ตำแหน่งจุดทดสอบลดความสับสนเมื่อต้องตรวจหลายต้นในโครงการเดียวกัน
✓
แสดง Reflectogram ของแต่ละจุดเก็บหลักฐานสัญญาณสำหรับการตรวจสอบย้อนหลังและเปรียบเทียบ
✓
บันทึกข้อมูลประกอบที่เกี่ยวข้องเช่น ความยาวที่ทราบ ขนาดเสาเข็ม หรือข้อมูลหน้างานตามที่ได้รับ
✓
สรุปผลและข้อสังเกตอย่างมีขอบเขตหลีกเลี่ยงการสรุป Bearing Capacity จากวิธี Low Strain โดยตรง

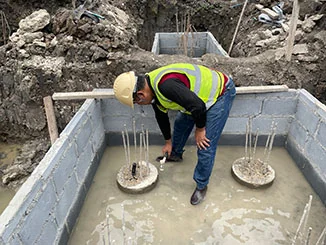

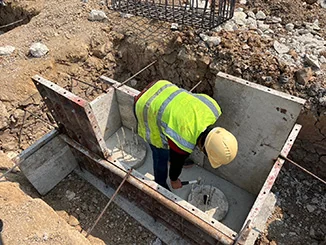

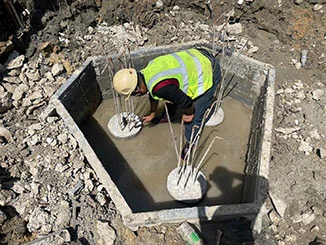

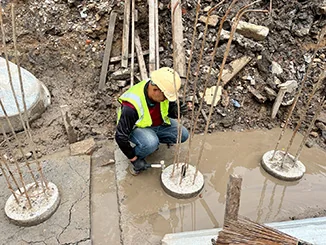

Field Evidence
ภาพงานจริงจากการทดสอบเสาเข็ม
ตัวอย่างภาพจากคลังงานของบริษัท แสดงสภาพการเข้าถึงหัวเสาเข็มและบริบทหน้างานที่แตกต่างกัน เพื่อช่วยให้ผู้ว่าจ้างเห็นลักษณะพื้นที่ที่ทีมงานพบในการปฏิบัติงานจริง
ตัวอย่างผลงานครอบคลุมบ้านพักอาศัย อาคารสำนักงาน คลังเย็น โรงงาน และงานระบบสาธารณูปโภคในหลายจังหวัดดูผลงานทั้งหมด →
Knowledge Center
ความรู้ที่ช่วยเลือกวิธีและเตรียมโครงการก่อนนัดทดสอบ
รวมคำตอบสำหรับผู้ว่าจ้างและวิศวกร ตั้งแต่การเลือก Integrity Test หรือ Load Test ไปจนถึงข้อจำกัดของเสาเข็ม มาตรฐาน และการเตรียมหน้างาน
Seismic Test ต่างจาก Load Test อย่างไร?
แยก integrity, dynamic capacity assessment และ static load–settlement เพื่อเลือกวิธีให้ตรงกับคำถามของโครงการ
เปรียบเทียบวิธีทดสอบ →เสาเข็มแบบใดเหมาะกับ Seismic Test?
ดูผลของวัสดุ รูปหน้าตัด รอยต่อ ความยาว และสภาพดินต่อคุณภาพสัญญาณและการตีความ
ดูข้อจำกัด →มยผ. 1551-51 กำหนดอะไร?
สรุปวัตถุประสงค์ ขั้นตอนเก็บสัญญาณ ข้อจำกัด และข้อมูลที่ควรตรวจสอบย้อนกลับได้ในรายงาน
อ่านสรุปมาตรฐาน →ASTM D5882-16: สถานะ Withdrawn 2025
ตรวจสอบสถานะล่าสุดของ ASTM D5882-16 และทำความเข้าใจขอบเขตของมาตรฐานจากแหล่งอ้างอิงทางการ
อ่านบทความ →เตรียมหัวเสาเข็มอย่างไรให้เหมาะกับ Low Strain Test
อธิบายสภาพผิว ตำแหน่งวางเซนเซอร์ จุดกระแทก และข้อมูลที่ควรเตรียมก่อนทีมงานเข้าหน้างาน
อ่านบทความ →Pile Echo Tester ทำหน้าที่อะไร?
อธิบายเครื่องมือในฐานะส่วนหนึ่งของ Measurement System โดยไม่ใช้ตัวเครื่องเป็นหลักฐานรับรองคุณภาพเสาเข็มเพียงอย่างเดียว
อ่านบทความ →Common Questions
คำถามที่ควรรู้ก่อนขอราคา
รวมคำตอบสำหรับผู้ว่าจ้างและทีมหน้างานก่อนส่งรายละเอียดเพื่อขอใบเสนอราคา
ต้องเตรียมข้อมูลอะไรเพื่อขอใบเสนอราคา?
อย่างน้อยควรมีที่ตั้งโครงการ จำนวนเสาเข็มที่ต้องการทดสอบ ชนิด/ขนาดเสาเข็ม ความยาวที่ออกแบบหรือข้อมูลที่ทราบ และช่วงเวลาที่ต้องการเข้าทดสอบ หากมีแบบหรือ Pile Layout สามารถส่งประกอบได้
ต้องเตรียมหัวเสาเข็มอย่างไรก่อนทดสอบ?
ควรเปิดหัวเสาเข็มให้เข้าถึงได้ ทำความสะอาดผิวคอนกรีต และมีพื้นที่ที่เหมาะสมสำหรับติดตั้งเซนเซอร์และเคาะด้วยค้อน รายละเอียดจริงขึ้นอยู่กับชนิดและสภาพของเสาเข็ม
Seismic Test บอกกำลังรับน้ำหนักของเสาเข็มได้หรือไม่?
ไม่ได้โดยตรง การทดสอบ Low Strain Integrity มีวัตถุประสงค์หลักเพื่อประเมิน integrity/continuity และลักษณะการสะท้อนของคลื่น ไม่ใช่การให้ค่า Bearing Capacity ดูความแตกต่างของ Seismic, Dynamic และ Static Load Test →
ทดสอบเสาเข็มทุกชนิดได้หรือไม่?
ไม่ควรกล่าวว่าใช้ได้ “ทุกชนิด” โดยไม่มีเงื่อนไข ความเหมาะสมขึ้นอยู่กับวัสดุ รูปหน้าตัด รอยต่อ ความชะลูด และการเชื่อมต่อกับโครงสร้าง ดูชนิดเสาเข็มและข้อจำกัด →
