PET (Pile Echo Tester) กับการทดสอบ Pile Integrity

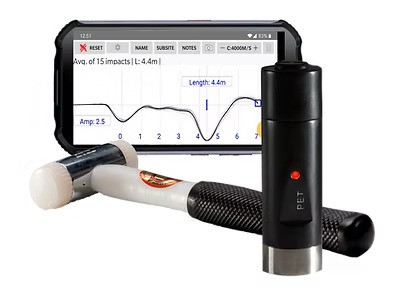

PET เป็นระบบสำหรับบันทึกการตอบสนองของเสาเข็มจาก Pulse-Echo / Low Strain Impact Test โดยใช้ accelerometer ที่หัวเสาเข็มร่วมกับแรงกระแทกจากค้อนน้ำหนักเบา แล้วแสดงสัญญาณเป็น Reflectogram สำหรับการวิเคราะห์
HOW IT WORKS
เครื่องไม่ได้ “ยิงคลื่นเสียง” ลงเสาเข็ม
แรงกระแทกจากค้อนที่หัวเสาเข็มเป็นตัวสร้าง stress wave ส่วน accelerometer ของ PET ทำหน้าที่วัดการเคลื่อนที่/ความเร่งที่หัวเสาเข็ม ระบบจึงบันทึกคลื่นสะท้อนกลับและนำเสนอเป็นกราฟสำหรับการตีความ
การใช้คำว่า “เครื่องส่งคลื่นเสียง” อาจทำให้เข้าใจกลไกผิด การอธิบายแบบ impact → wave propagation → reflection → sensor recording จะแม่นยำกว่า
CAPABILITY & LIMITATION
สิ่งที่ PET ช่วยวัดได้ และสิ่งที่ต้องตีความอย่างระมัดระวัง

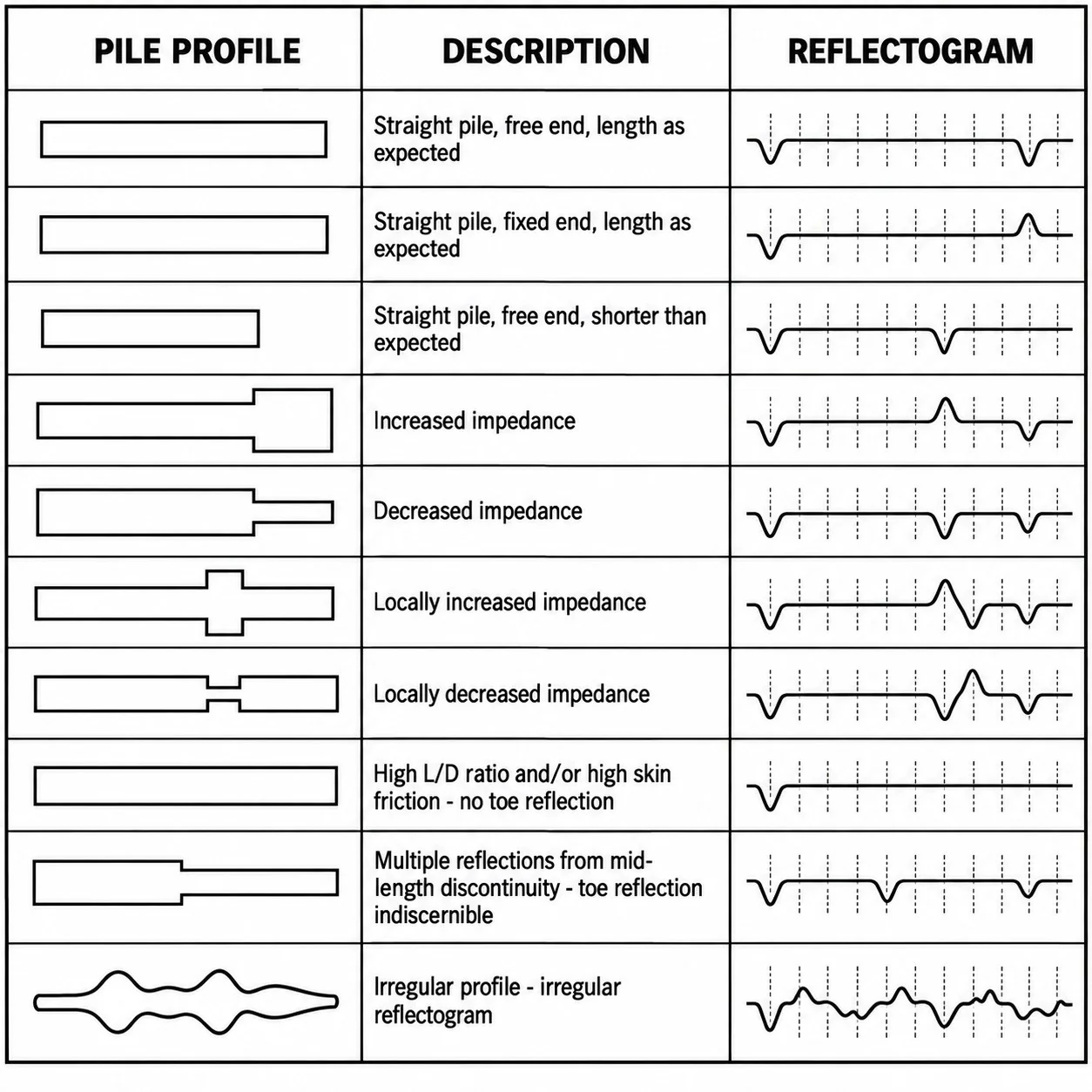

✓ ความต่อเนื่อง / significant impedance changesสัญญาณสะท้อนสามารถช่วยชี้ตำแหน่งที่มีการเปลี่ยนแปลงที่มีนัยสำคัญตามแนวเสาเข็ม
✓ ความยาวโดยประมาณในเงื่อนไขที่เหมาะสมการคำนวณขึ้นอยู่กับ toe reflection และ wave speed ที่เลือก จึงควรมีข้อมูล as-built ประกอบเมื่อมี
△ ประเภทเสาเข็มไม่ควรกล่าวว่าใช้ได้ทุกประเภทโดยไม่มีเงื่อนไข ความเหมาะสมขึ้นกับวัสดุ รูปทรง slenderness รอยต่อ และการเชื่อมต่อกับโครงสร้าง
✕ Bearing CapacityPulse-Echo Low Strain Test ไม่ให้ข้อมูลกำลังรับน้ำหนักของเสาเข็มโดยตรง
FIELD WORKFLOW
การเก็บข้อมูลที่ดีสำคัญพอ ๆ กับตัวเครื่อง
- ยืนยันหมายเลขเสาเข็มและข้อมูลโครงการ
- เตรียมหัวเสาเข็มและตำแหน่งวาง accelerometer
- เก็บ impact หลายครั้งและคัดสัญญาณที่มีคุณภาพ
- เปลี่ยนตำแหน่งหากสัญญาณไม่ชัด
- วิเคราะห์ Reflectogram ร่วมกับข้อมูล pile geometry และ project records
