APPLICABILITY & LIMITS

เสาเข็มแบบใดเหมาะกับ Seismic Test? ข้อจำกัดที่ควรรู้

Low Strain Pile Integrity Test เป็นเครื่องมือที่มีประโยชน์มากเมื่อเสาเข็มและสภาพหน้างานเหมาะสม แต่ไม่ควรสรุปว่าใช้ได้กับเสาเข็ม “ทุกชนิด” หรือมองเห็นข้อบกพร่องทุกแบบ

GOOD CANDIDATES

กรณีที่มักเหมาะกับ Pulse-Echo / Low Strain

หลักการต้องอาศัยคลื่นความเค้นเดินทางตามแนวเสาเข็มและสะท้อนกลับจากการเปลี่ยนแปลง impedance ดังนั้นการเข้าถึงหัวเสาเข็ม วัสดุ รูปทรง ความยาว สภาพดิน และความต่อเนื่องของเส้นทางคลื่นล้วนมีผลต่อคุณภาพสัญญาณ

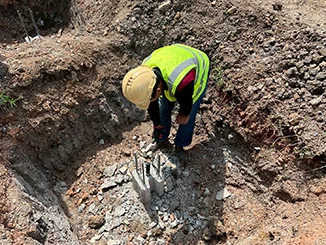

เสาเข็มคอนกรีตตอก

ใช้ได้ในหลายกรณีเมื่อหัวเสาเข็มเข้าถึงได้และ geometry/รอยต่อไม่ทำให้การตีความกำกวมเกินไป

เสาเข็มเจาะหล่อในที่

เป็นหนึ่งในงานหลักของ Low Strain Integrity Test สำหรับ screening ความต่อเนื่องของ shaft ภายใต้ข้อจำกัดของวิธี

ฐานรากลึกคอนกรีตชนิดอื่น

ASTM D5882-16 กล่าวถึง slender structural elements หลายประเภท แต่ความเหมาะสมจริงต้องพิจารณารูปทรง วัสดุ และ Boundary Conditions ของแต่ละงาน

LIMITATIONS

สัญญาณอาจตีความยากขึ้นเมื่อ...

หน้าตัดเปลี่ยนหลายตำแหน่งReflection จากหลาย discontinuities อาจซ้อนกัน ทำให้แยกตำแหน่งและสาเหตุได้ยาก

เสาเข็มยาวหรือมี damping สูงแรงเสียดทานดินและการสูญเสียพลังงานของคลื่นอาจทำให้ toe reflection อ่อนหรือมองไม่ชัด

มีรอยต่อ / pile cap / โครงสร้างเชื่อมต่อBoundary Conditions และจุดต่อสามารถสร้าง reflection ที่ต้องตีความร่วมกับข้อมูล as-built

ความเสียหายบางทิศทางข้อบกพร่องที่ไม่รบกวนการเดินทางของคลื่นตามแนวแกนอาจตรวจพบได้ยากหรือไม่ชัดเจน

หัวเสาเข็มไม่พร้อมผิวแตก ร่วน มีน้ำ เศษปูน หรือการเข้าถึงไม่เหมาะสม ส่งผลต่อ coupling และ repeatability ของสัญญาณ

วัสดุ/รูปแบบเสาเข็มบางประเภทมาตรฐานไทย มยผ. 1551-51 ระบุข้อจำกัดกับเสาเข็มเหล็กบางรูปแบบ เช่น sheet/section/hollow steel pile จึงต้องตรวจสอบก่อนใช้งาน

WHAT TO SEND US

ข้อมูลที่ช่วยประเมินความเหมาะสมก่อนนัดงาน

ชนิดเสาเข็มและวัสดุ
ขนาดหน้าตัด / เส้นผ่านศูนย์กลาง
ความยาวออกแบบและความยาวจริงถ้าทราบ
รายละเอียดรอยต่อ ปลายเข็ม และ pile cap ถ้ามี
Pile Layout / Pile ID และจำนวนต้นที่ต้องการทดสอบ
ข้อมูลชั้นดินหรือ Boring Log ใกล้เคียงถ้ามี
ภาพสภาพหัวเสาเข็มและพื้นที่เข้าทำงาน

REFERENCES

ข้อจำกัดต้องดูทั้งมาตรฐานและสภาพจริง

ASTM และแนวทางผู้ผลิตอุปกรณ์ต่างเน้นว่าการตีความ Low Strain Test ขึ้นอยู่กับ geometry, soil interaction และคุณภาพสัญญาณ ส่วน มยผ. 1551-51 ระบุข้อจำกัดของวัสดุและลักษณะความเสียหายบางประเภทไว้โดยตรง
